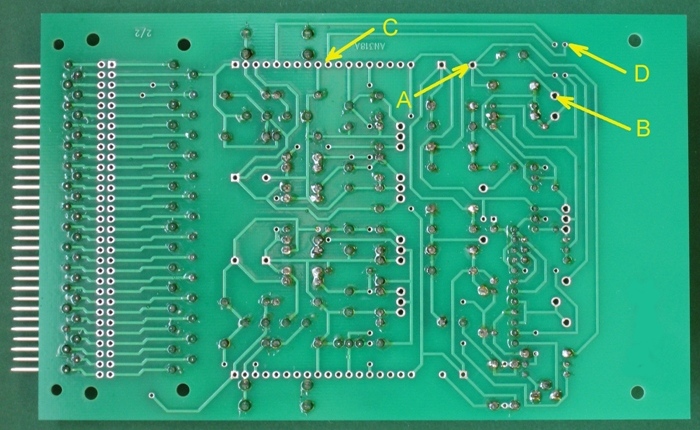

Die unten stehenden Werte für die Leiterbahnbreite und die Länge des Leiterstückes AB wurden mit Hilfe des Programms ermittelt mit dem die Leiterplatte erstellt wurde. Der Widerstand des Leiterstücks wurde mit Hilfe einer Strom- und Spannungsmessung bei einem Messstrom von I = 300mA über diese Leiterbahn gemessen. Der gemessene Spannungsabfall zwischen den Punkten A und B ist U = 2,7mV.
Der Widerstand des Leiterstücks wurde im Kapitel   P_LMBG_B ohmg   mit R_AB = 9mΩ berechnet.

Angaben:

Die Printplatte besteht aus kupferkaschierten Epoxydharz.

Die Dicke der Kupferkaschierung ist d = 35μm.

Die Leiterbahnbreiten  sind   b₁ = 1,25mm und b₂ = 0,75mm

Wie groß sind die maximalen Stromdichten in den Leiterstücken?

Die
angegeben
Werte
der
Aufgabe
werden
von
den
Lernenden
selbst
ermittelt

Wollen sie lernen eine Printplatte Herzustellen?

Computer-unterstütztes Zeichnen und Konstruieren.

In dem abgebildeten Leiterstück AB fließt der Nennstrom I_N = 0,5A. Wie groß ist die Nennstromdichte J_N im Leiterstück AB?

Wird der Referenzspannungsausgang Punkt C des Regelnetzteils gegen Masse kurzgeschlossen, fließt durch das Leiterstück CD der Kurzschlussstrom I_K = 630mA. Wie groß ist die Kurzschlussstromdichte J_K im Leiterstück CD?

Ergebnis:  Die ermittelten Stromdichten sind laut Herstellerangaben des Basismaterials der Lediterplatte im Bereich des Zulässigen.
